نظرة عامة على المنتج:

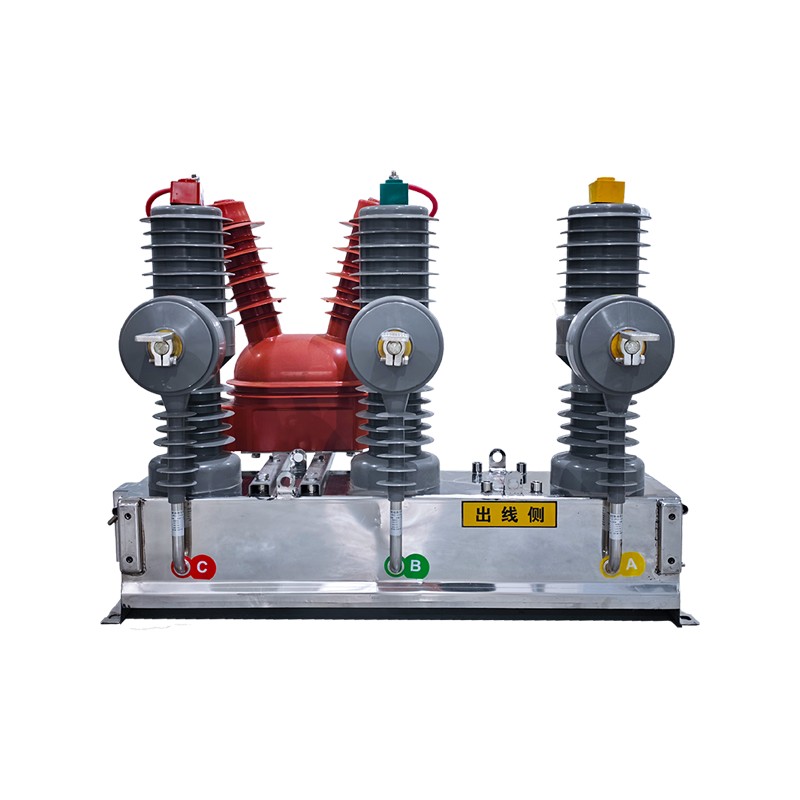

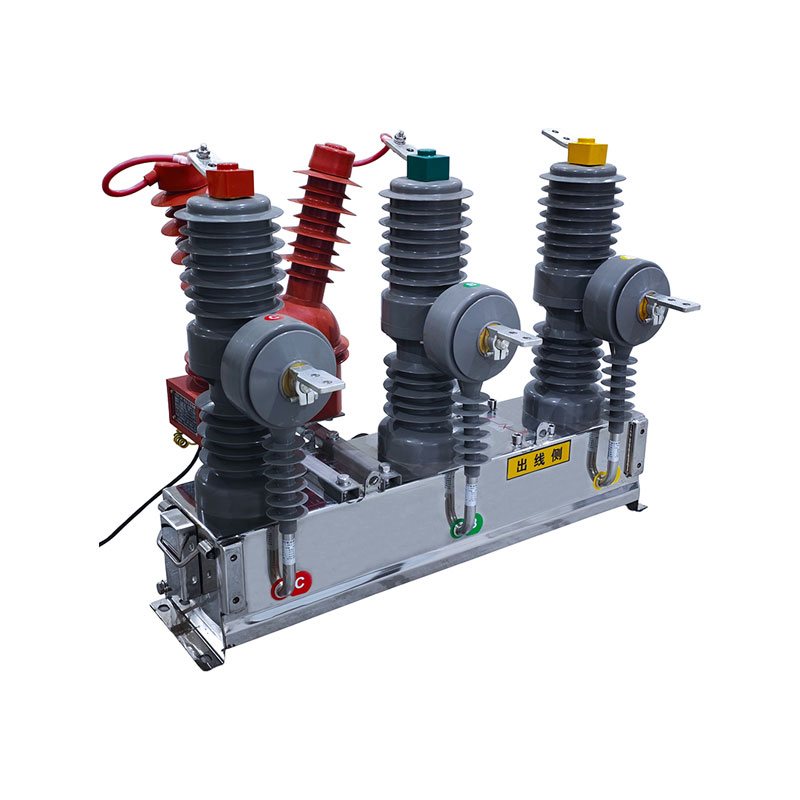

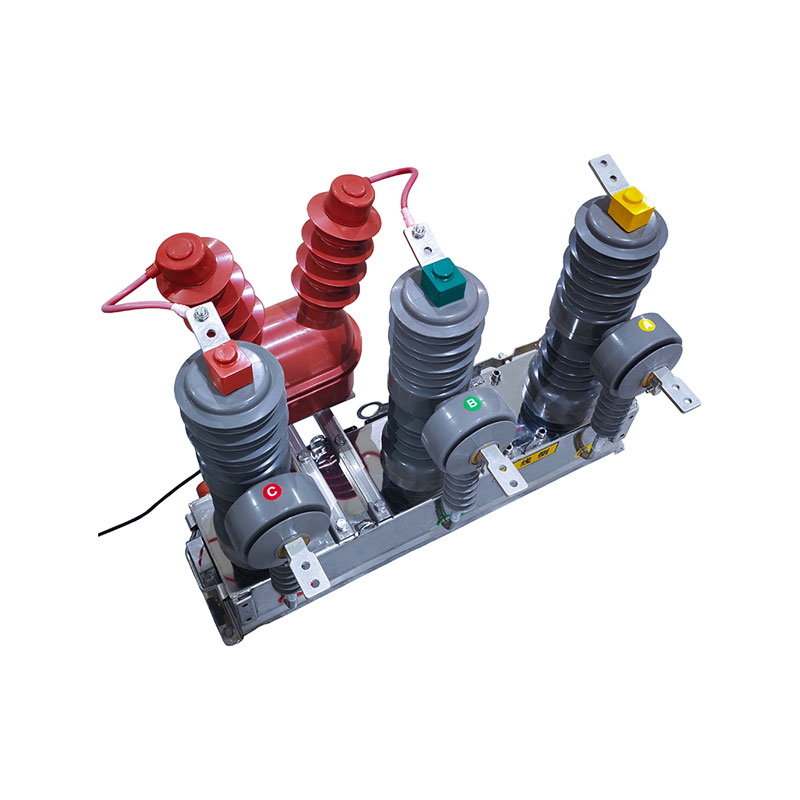

قاطع الدائرة الفراغية الخارجي عالي الجهد ZW□-12/T630-25 هو جهاز رئيسي مصمم لخطوط التوزيع العلوية 12 كيلو فولت. من خلال التكامل العميق لوحدة التبديل الأساسية مع محطة القياس والتحكم والحماية الثانوية، يتم استخدامها على نطاق واسع في تطبيقات مثل تقسيم الخطوط، ووصلات الربط، ونقاط ترسيم العملاء. يتيح الجهاز التحكم في الخط ومعالجة الأخطاء مع دعم متطلبات أتمتة التوزيع.
على الجانب الأساسي، المكون الأساسي عبارة عن قاطع دائرة فراغ مثبت على عمود، ومجهز بمحولات تيار، ومحولات جهد، ومكثفات أخذ الطاقة، وفي بعض التكوينات، مفاتيح فصل أحادية الجانب أو مزدوجة الجانب. على الجانب الثانوي، يتم توفير وحدة طرفية للتغذية (FTU) كمعيار، تتضمن وحدات القياس والحماية والاتصالات. يتم ربط جميع المكونات ببعضها البعض عبر موصلات طيران عسكرية وكابلات معزولة بالكامل بواجهات موحدة، مما يقلل من مخاطر الأسلاك في الموقع.
الميزات التقنية:
1. القدرة القوية على التكيف الهيكلي:
يعتمد المنتج عمومًا على بنية قطبية مستقلة ثلاثية الطور، مما يمنع الأعطال أحادية الطور من التطور إلى دوائر قصيرة ثلاثية الطور. العلبة مصنوعة من مواد مقاومة للتآكل مثل الفولاذ المقاوم للصدأ S304، بمستوى حماية يصل إلى IP67، مما يوفر مقاومة للرطوبة والتكثيف وملاءمة للبيئات الخارجية القاسية بما في ذلك الملوحة العالية والارتفاعات العالية والمناطق شديدة البرودة. التصميم خفيف الوزن بشكل عام، حيث يبلغ وزن بعض الموديلات ≤130 كجم، يسهل التركيب الخارجي المثبت على عمود.
2. حماية السلامة الشاملة:
يتم توفير التشابك الميكانيكي الكامل. على سبيل المثال، لا يمكن فتح مفتاح الفصل عند إغلاق قاطع الدائرة، ولا يمكن تشغيله إلا بعد فتح القاطع، مما يمنع العمليات غير الصحيحة. بالإضافة إلى ذلك، تعتمد الأعمدة على تقنية العزل الصلب براتنج الإيبوكسي، والتي تتميز بتفريغ جزئي منخفض وأداء عزل مستقر، مما يضمن السلامة التشغيلية بشكل أكبر.
3. القدرة الموثوقة على التبديل ومعالجة الأخطاء:
يدعم القاطع عمليات الفتح والإغلاق اليدوية والآلية. عند دمجه مع قواطع الفراغ، فإنه قادر على مقاطعة تيارات الدائرة القصيرة بشكل موثوق حتى 20 كيلو أمبير، مع قدرة على كسر الدائرة القصيرة تصل إلى 30 عملية. الجهاز مزود بوظائف إعادة الإغلاق التلقائي، مع أوقات وفترات إعادة إغلاق قابلة للتعديل. يمكنه تحديد الأعطال بدقة وعزلها بسرعة مثل التأريض أحادي الطور والدوائر القصيرة من طور إلى طور، مما يقلل من نطاق الانقطاع. في تطبيقات تحديد العملاء، يمكنه مسح الأخطاء من جانب العميل تلقائيًا وتحميل معلومات الخطأ.
4. التكوين المرن وقابلية التوسع:
يمكن اختيار آلية التشغيل إما من النوع الذي يعمل بنابض أو من النوع المغناطيسي الدائم. يمكن تكوين نوع ونسبة محولات التيار والجهد بمرونة، مع دمج الأشعة المقطعية الطورية والأشعة المقطعية ذات التسلسل الصفري حسب الحاجة. تتوفر سلاسل متعددة من المحطات الذكية. بالإضافة إلى ذلك، تم حجز الواجهات لوظائف التوسعة مثل مراقبة درجة الحرارة والتفريغ الجزئي، مما يسمح بالتوافق مع أجهزة الاستشعار الذكية المختلفة ودعم ترقيات ذكاء شبكة التوزيع المستقبلية.
5. التصميم الموجه نحو البيئة:
يعتمد المنتج تصميمًا خاليًا من الزيت ولا يستخدم SF₆ أو الغازات المسببة للاحتباس الحراري الأخرى. يتم تحقيق العزل والانقطاع من خلال عزل الهواء وتقنية إطفاء القوس الفراغي. أثناء التصنيع، يتم تطبيق مفاهيم التصميم خفيفة الوزن والمتكاملة لتقليل استخدام راتنجات الإيبوكسي والمواد المغناطيسية الحديدية، بما يتماشى مع الأهداف البيئية للحد من الكربون في شبكات التوزيع. بعد إيقاف التشغيل، تعمل المعدات أيضًا على تقليل ضغط التخلص البيئي.
