مجموعة مفاتيح معدنية معزولة بالغاز وصديقة للبيئة

نظرة عامة على المنتج:

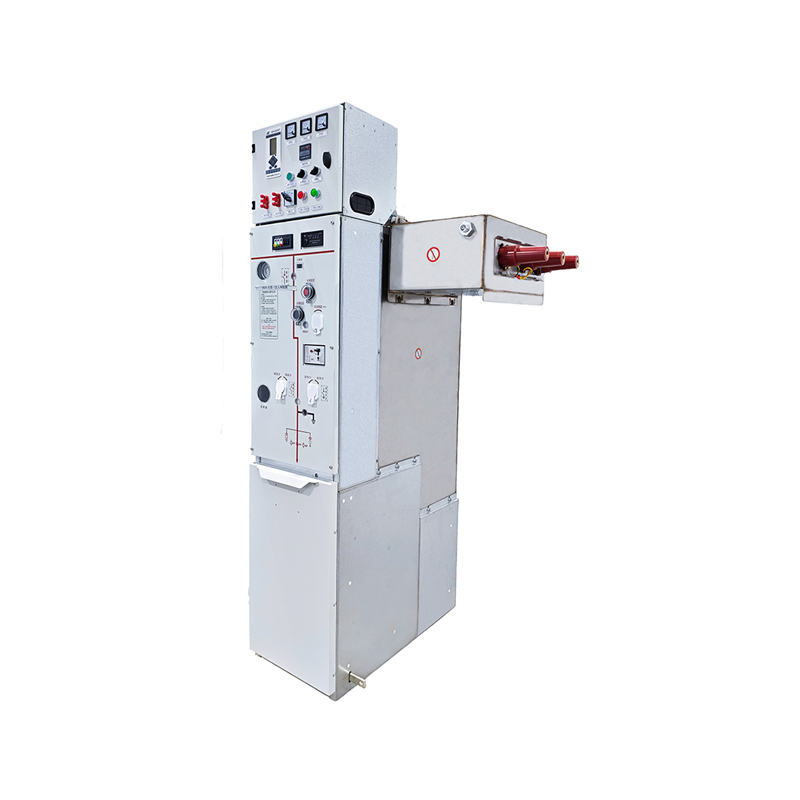

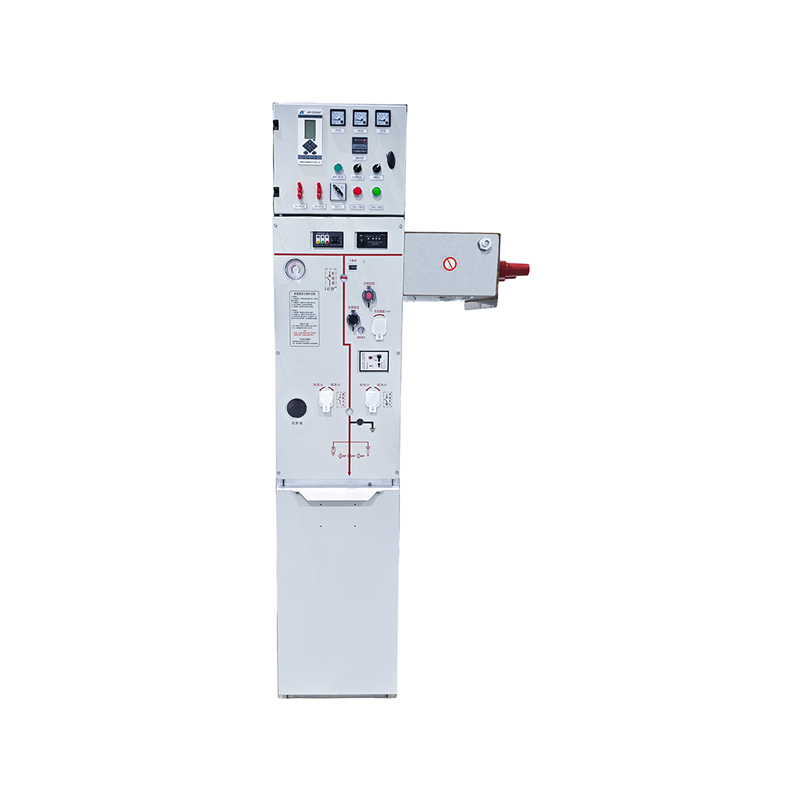

إن مجموعة المفاتيح الكهربائية المغلقة المعدنية المعزولة بالغاز والصديقة للبيئة WMHXGN-12 هي مجموعة مفاتيح كهربائية مغلقة بالغاز تم تصميمها وتطويرها بشكل مستقل من قبل شركة Wanma Technology Co., Ltd.، مع الالتزام بمبادئ التصميم الصديقة للبيئة. ويستخدم عزل الغاز الصديق للبيئة وتقنية إطفاء القوس الفراغي، مما يوفر مزايا مثل الهيكل البسيط والحجم الصغير والتكلفة المنخفضة والتشغيل الخالي من الصيانة وإمدادات الطاقة الآمنة والموثوقة. يتم استخدامه على نطاق واسع في محطات التوزيع الصغيرة والمحطات الفرعية المعبأة في المناطق السكنية الحضرية والمباني الشاهقة والمصانع والمطارات والسكك الحديدية والمباني العامة.

بيئة التشغيل:
درجة الحرارة المحيطة: أقصى درجة حرارة 40℃، درجة الحرارة -25℃، فرق درجة الحرارة اليومي 25 كلفن
الارتفاع: ≤1000 متر
شدة الإشعاع الشمسي: 0.1 واط/سم²
مستوى التلوث: د
الرطوبة: متوسط الرطوبة النسبية اليومية ≤95%
مقاومة الزلازل (التسارع الأفقي): 2م/ث²
بالنسبة لبيئات التشغيل الخاصة المختلفة عن الظروف المذكورة أعلاه، مثل الارتفاع العالي أو درجات الحرارة المنخفضة أو التلوث الشديد، يحتاج المستخدم إلى استشارة الشركة المصنعة عند الطلب.

الميزات التقنية:

1. تستخدم مجموعة المفاتيح الكهربائية المغلقة المعدنية المعزولة بالغاز والصديقة للبيئة WMHXGN-12 غازًا صديقًا للبيئة (هواء جاف) لتحل محل SF6 التقليدي كوسيط عازل. يعد تسرب الغاز غير ملوث، ولا يلزم استعادة الغاز ومعالجته بشكل إضافي طوال دورة حياة المعدات بأكملها، مما يقلل العبء البيئي بشكل كبير.  يتم تصنيع المعدات باستخدام مواد غير سامة وغير ضارة، ويمكن إعادة تدوير المواد بعد إيقاف تشغيلها، مما يقلل بشكل أكبر من التأثير البيئي.

2. الدائرة الرئيسية الأساسية مغلقة في صندوق غاز من الفولاذ المقاوم للصدأ S304 بسمك 3 مم، بمستوى حماية IP67 ومعدل تسرب سنوي ≤0.01%. يستخدم المفتاح الرئيسي قاطع فراغ مستقر وموثوق به كمكون أساسي لكسر وإجراء عمليات قاطع الدائرة ومفتاح الحمل. يتميز بفجوة اتصال صغيرة ووقت قوس قصير وتآكل اتصال ضئيل عند مقاطعة تيارات الصدع. لا يعمل ناقل الحركة الميكانيكي الخفيف على تحسين عمر التشغيل الميكانيكي للمفتاح فحسب، بل يسمح قاطع الفراغ الموجود في دائرة التأريض أيضًا بعمليات تأريض متعددة، مما يلبي متطلبات التشغيل المتكررة لشبكة الطاقة. 1.  يسمح استخدام مفتاح العزل/التأريض ثلاثي المواضع كنقطة فصل مرئية بمراقبة واضحة لمواضع مفتاح العزل/التأريض المفتوحة والمغلقة، مما يسهل التأكيد البديهي لحالة المعدات من قبل موظفي الصيانة؛ تضمن الحماية المزدوجة مع الأقفال الميكانيكية والكهربائية تشغيل المنتج بشكل مستقر وموثوق؛ يتم تكوين صمام مقاوم للانفجار وقناة تخفيف الضغط في الجزء السفلي من خزان الغاز، السماح بتخفيف الضغط بسرعة عندما يرتفع الضغط الداخلي بشكل غير طبيعي، مما يمنع تلف الأفراد والمعدات المحيطة بسبب تمزق خزان الغاز.

3. من خلال اعتماد تصميم معياري، يمكنه الجمع بين وحدات وظيفية مختلفة مثل قواطع الدائرة ومفاتيح التحميل ووحدات PT وقضبان التوصيل من خلال موصلات قضبان التوصيل. كما أنه يدعم طرق توسيع قضبان التوصيل الجانبية أو العلوية، مما يسمح بمزيج مرن من الحلول وفقًا لاحتياجات توزيع الطاقة، والتكيف مع متطلبات التثبيت في سيناريوهات مختلفة مثل المناطق السكنية الحضرية والمطارات والأنفاق والمناطق الساحلية؛

4. هيكل الخزانة صغير الحجم، حيث يبلغ عرض بعض خزائن المنتجات 375 مم فقط، ويعتمد تخطيط وحدة قضيب التوصيل العلوي، ومفتاح تأريض العزل الأوسط ثلاثي المواضع، وقاطع الدائرة السفلي، مما يحسن استخدام المساحة الداخلية مع تقليل الحجم. كما أن تصميمه خفيف الوزن يسهل النقل والتركيب في الموقع؛ حيث يمكن تجميع الخزائن الفردية في الموقع، مما يتجنب إزعاج النقل والتركيب الناجم عن الخزائن المتعددة المدمجة.

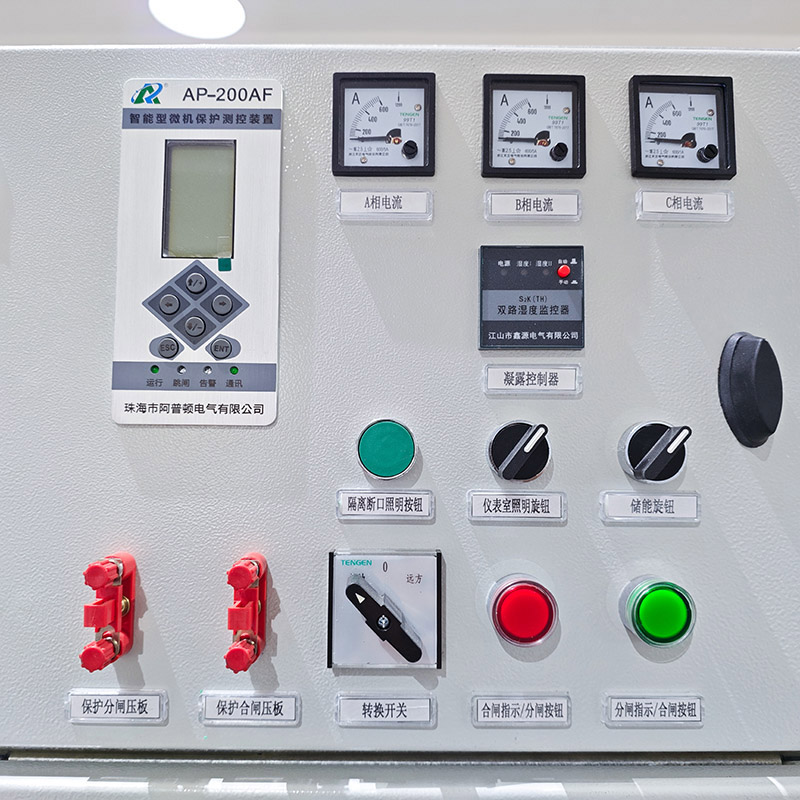

5. يتم حجز الواجهات الذكية ومواضع تركيب أجهزة الاستشعار، مما يسمح بتكوين مكونات مراقبة الكمية غير الكهربائية مثل درجة الحرارة والرطوبة وضغط الهواء.  وباستخدام وحدة قياس وتحكم ذكية للحماية مدمجة مع كمبيوتر صغير، يمكنه جمع بيانات تشغيل المعدات ومعلومات الحالة في الوقت الفعلي. يمكن أيضًا تجهيز بعض المنتجات بمراقبة الفيديو وقياس درجة الحرارة بالأشعة تحت الحمراء ومعدات أخرى لمراقبة البيانات الرئيسية مثل ارتفاع درجة حرارة التلامس وموضع المفتاح. من خلال واجهة اتصال بيانات عالمية، يمكن توصيلها بنظام أتمتة المحطات الفرعية لتحقيق وظائف التحكم عن بعد والقياس عن بعد والإشارات عن بعد، مما يسمح بمراقبة حالة تشغيل المعدات عن بعد والتحذير من الأخطاء والإبلاغ عن البيانات، وتلبية متطلبات شبكة الدولة للتشغيل والصيانة غير المراقبة لمحطات التوزيع الفرعية، مما يقلل بشكل كبير من تكاليف التشغيل والصيانة اليدوية.
