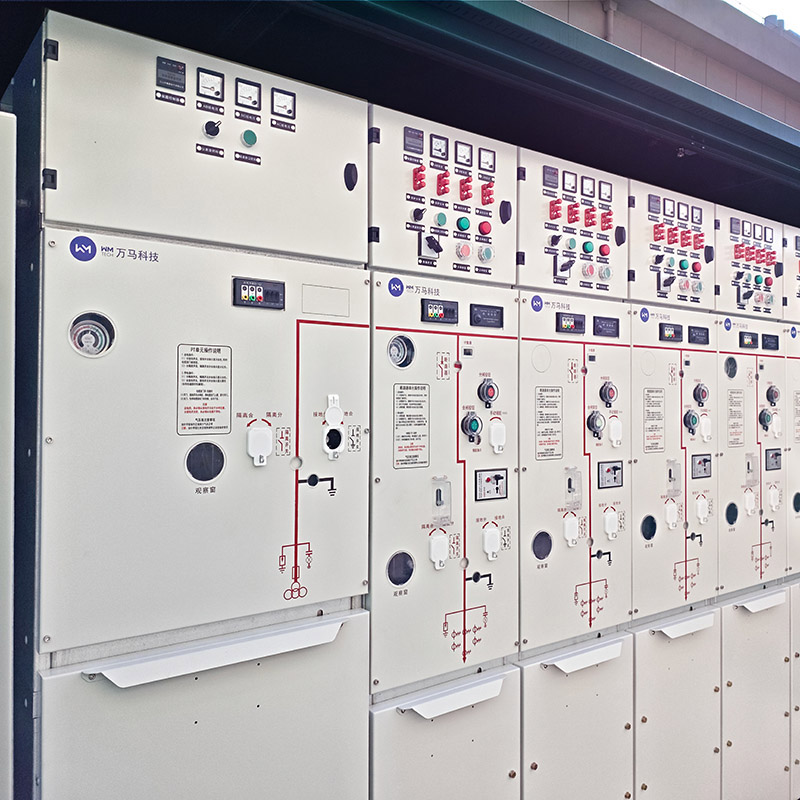

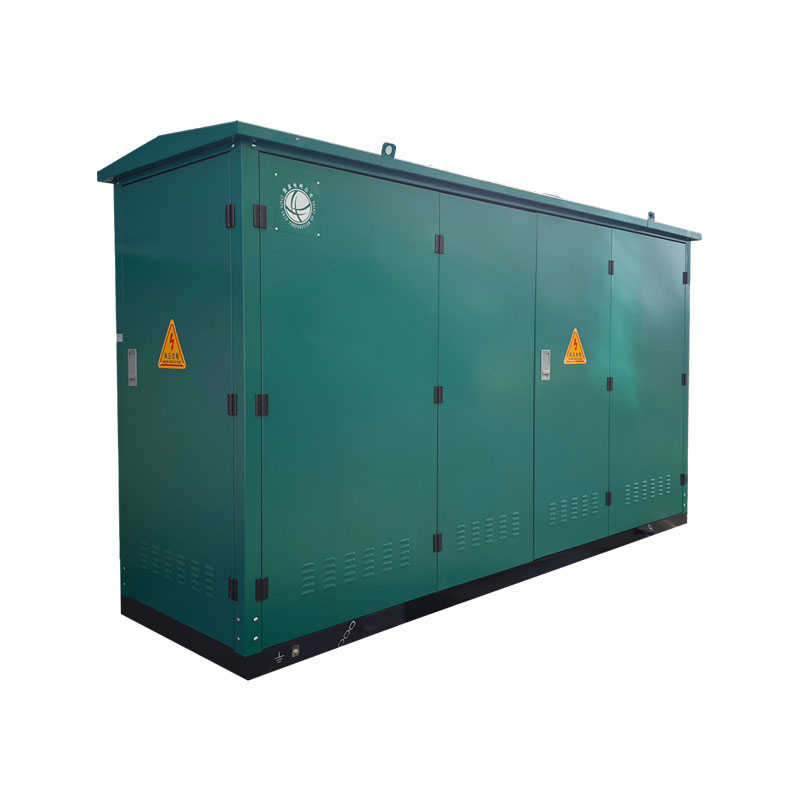

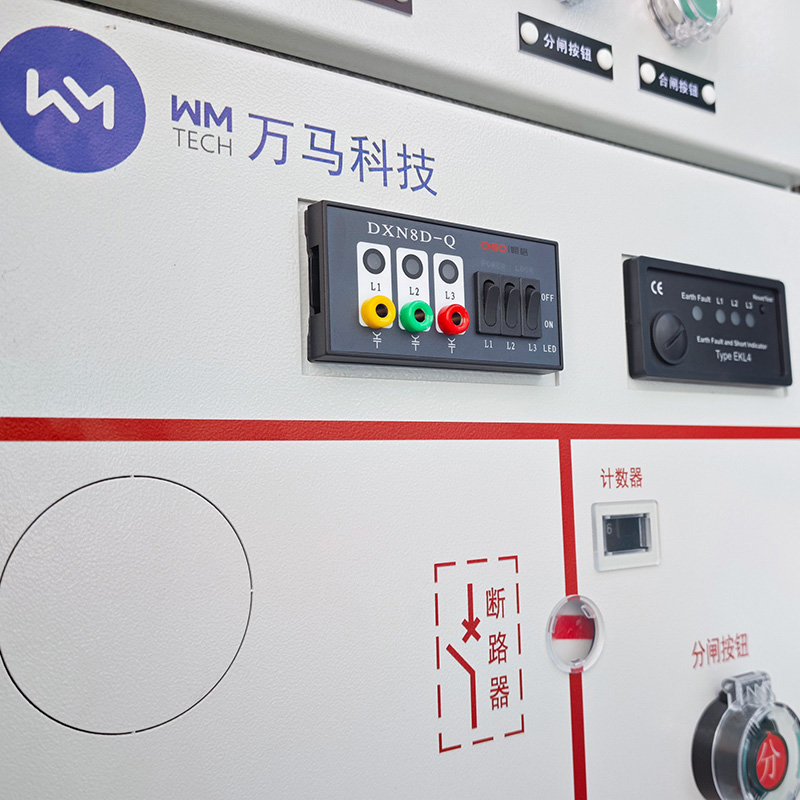

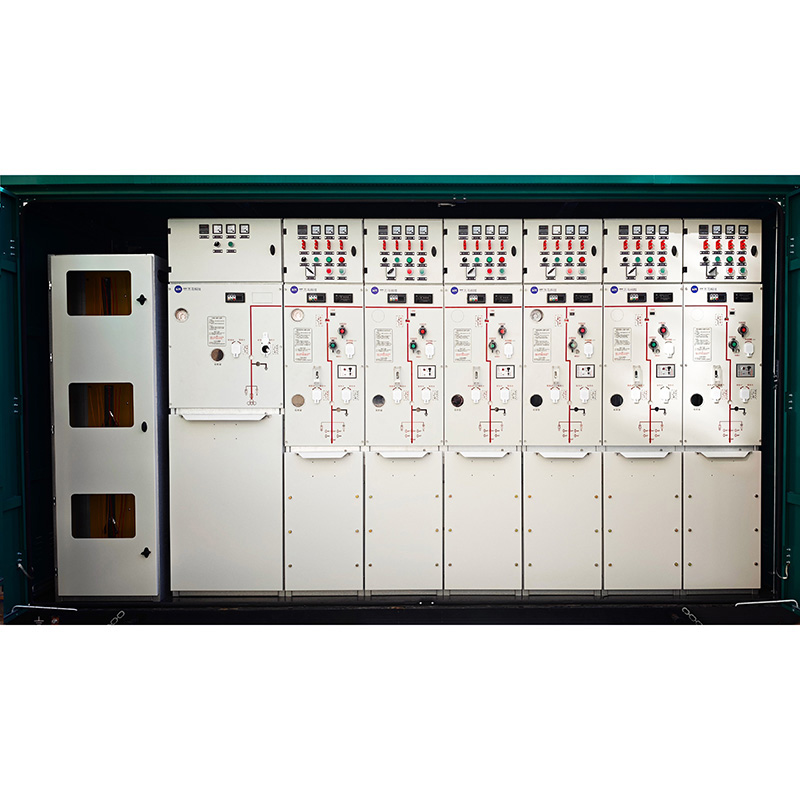

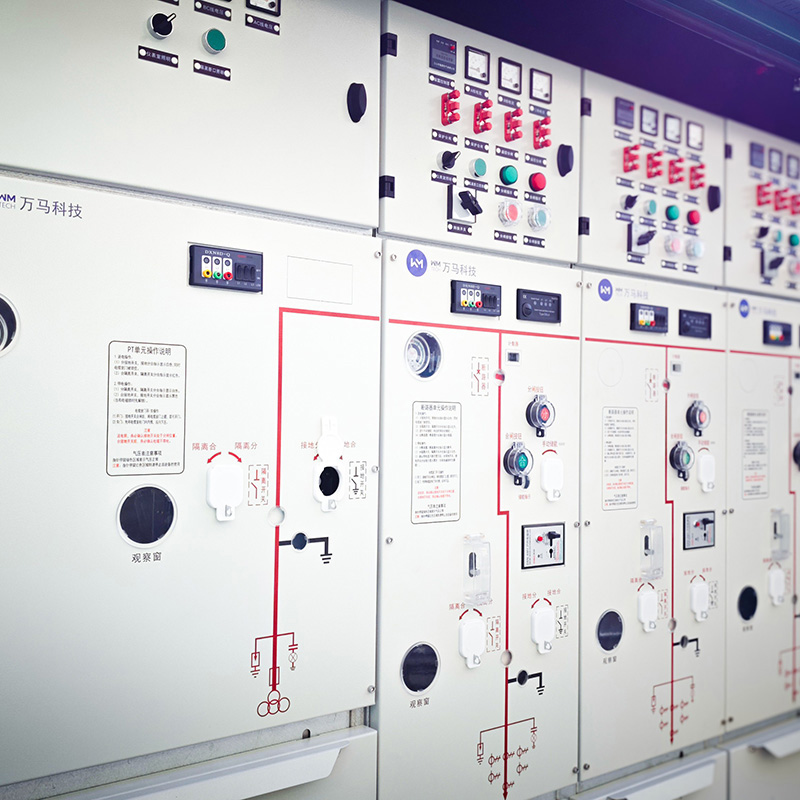

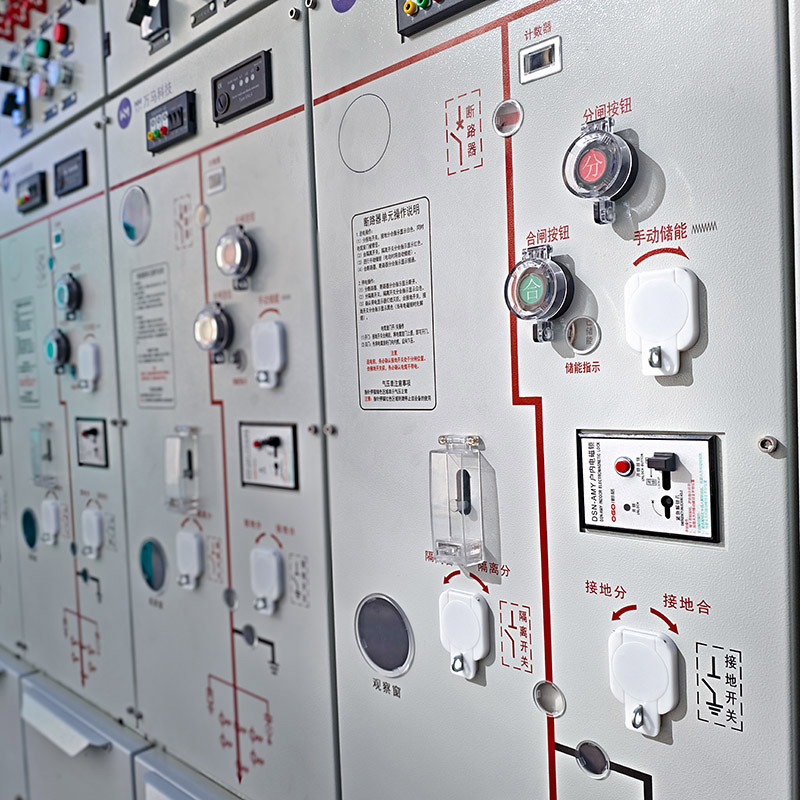

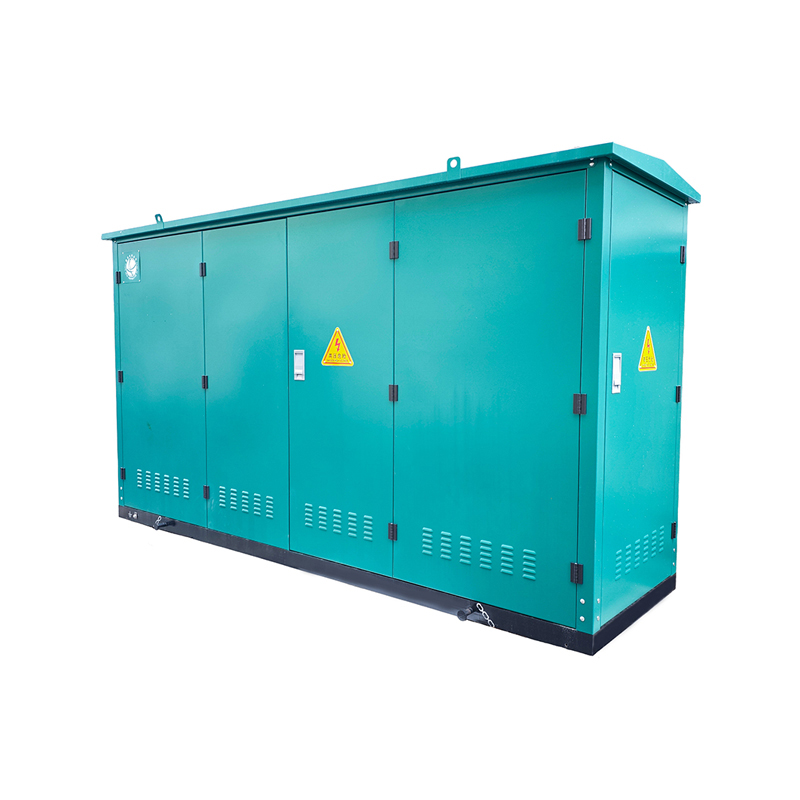

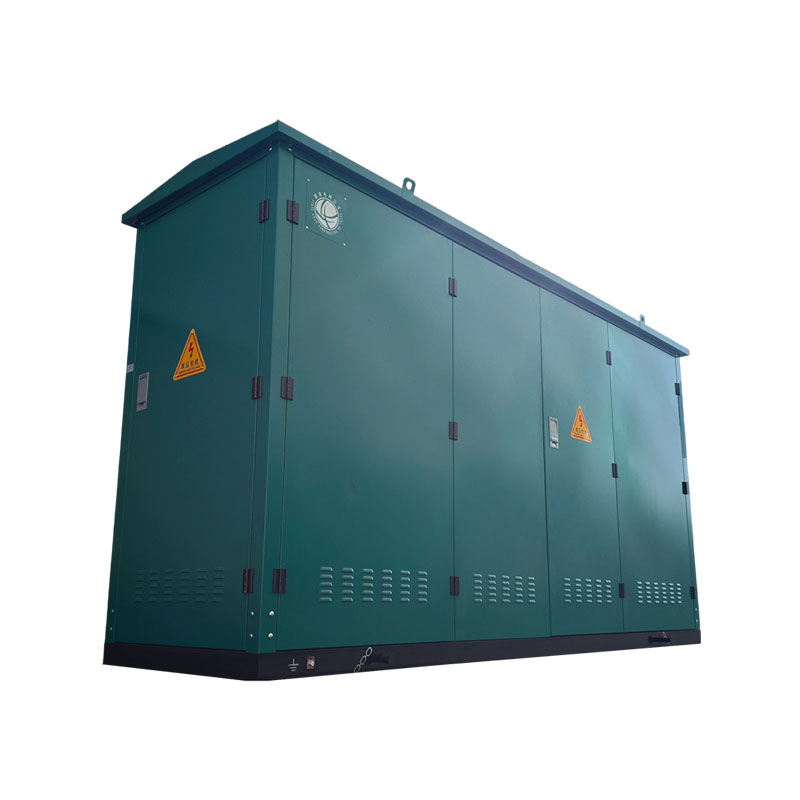

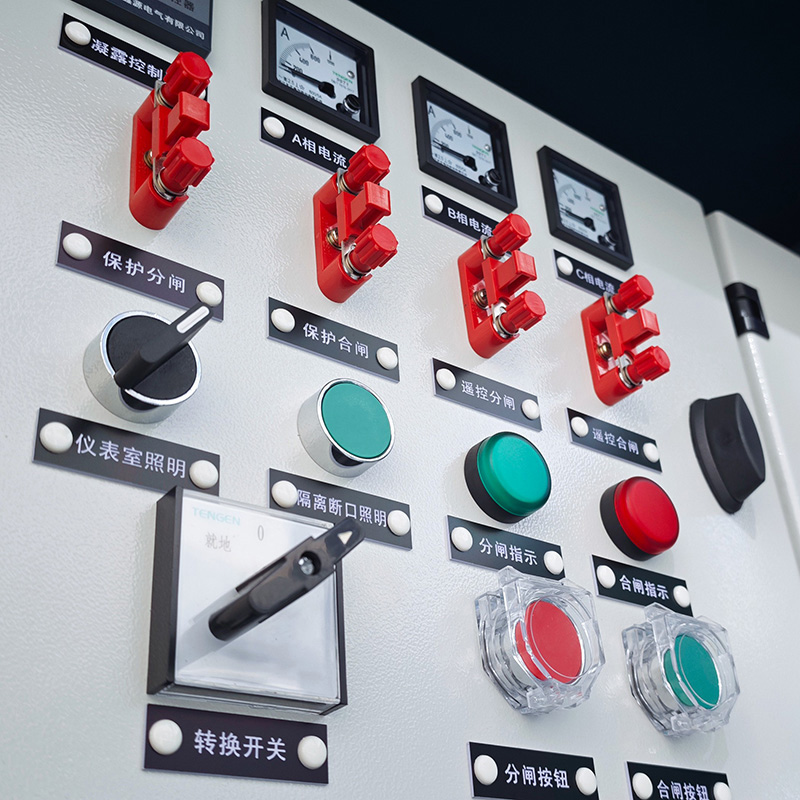

الوحدة الرئيسية الحلقية المغلقة الجاهزة الخارجية

نظرة عامة على المنتج:

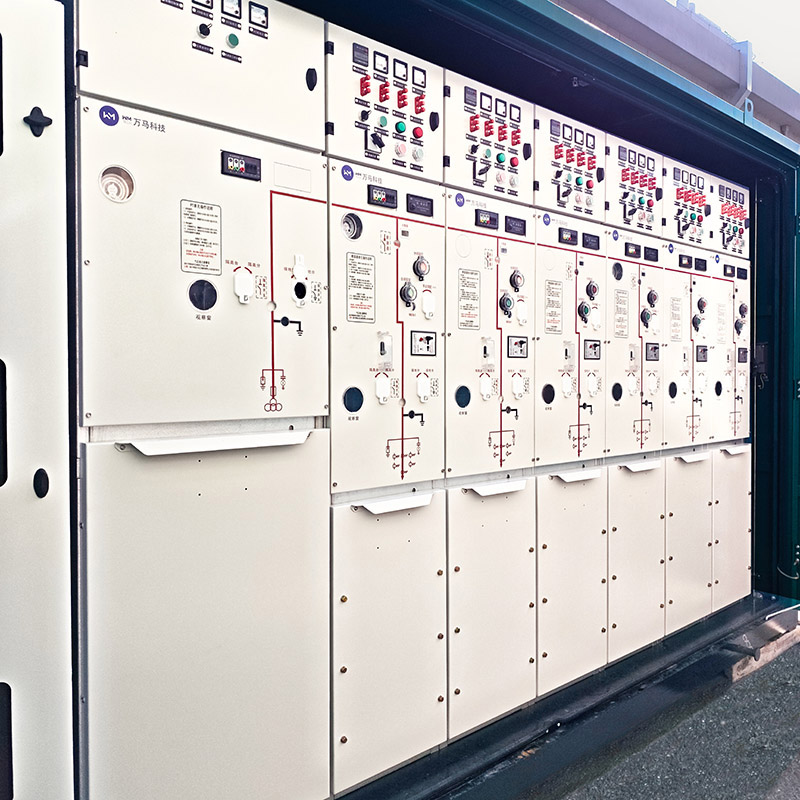

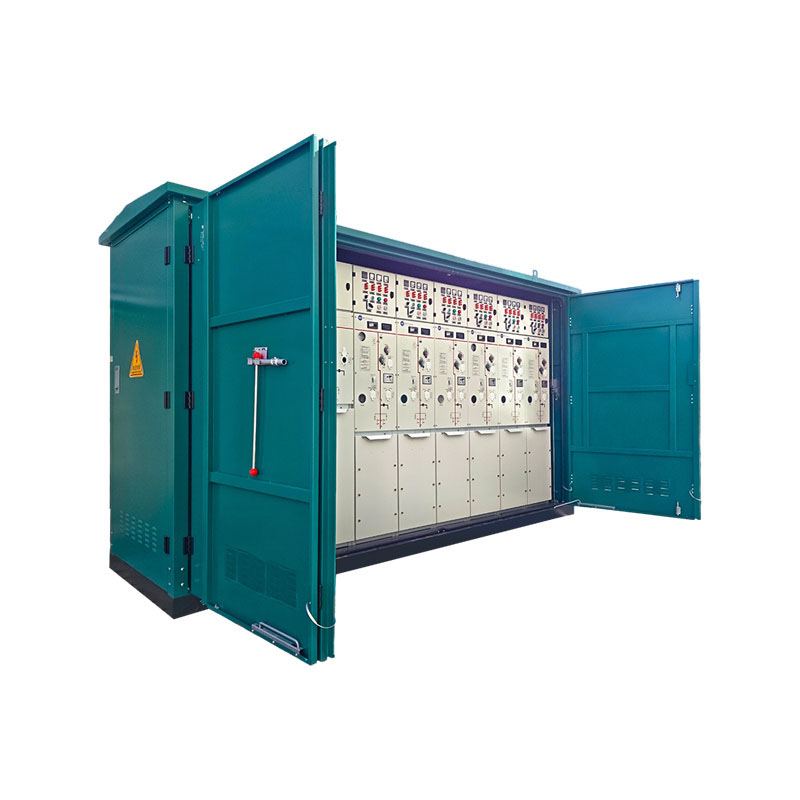

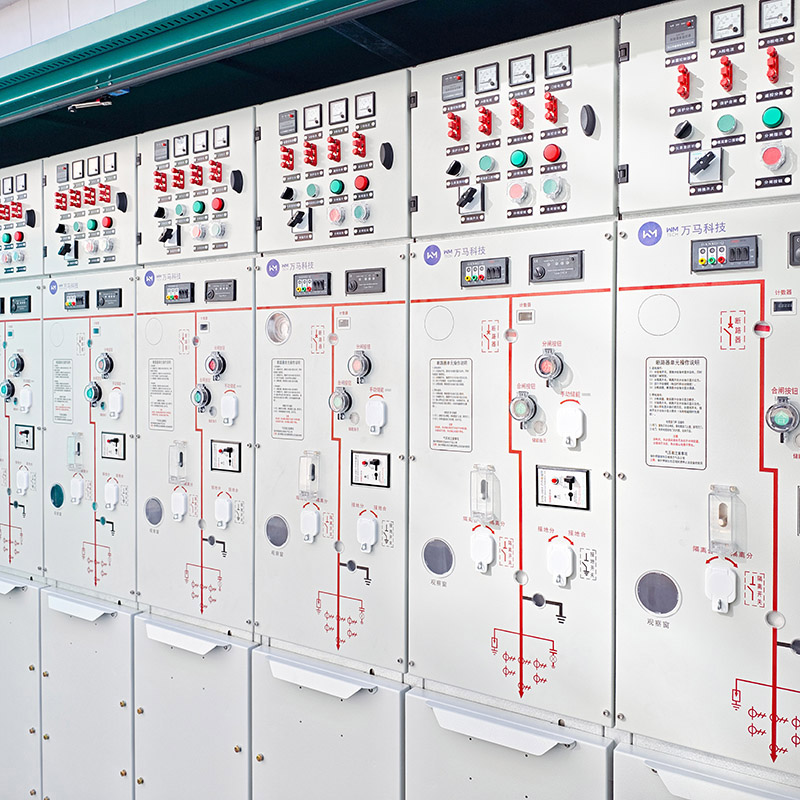

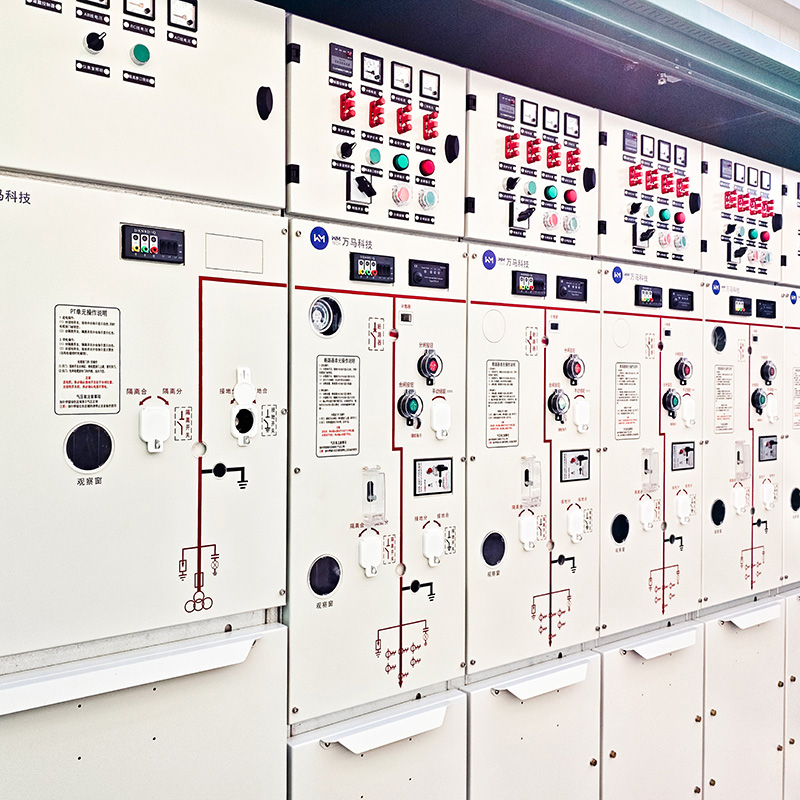

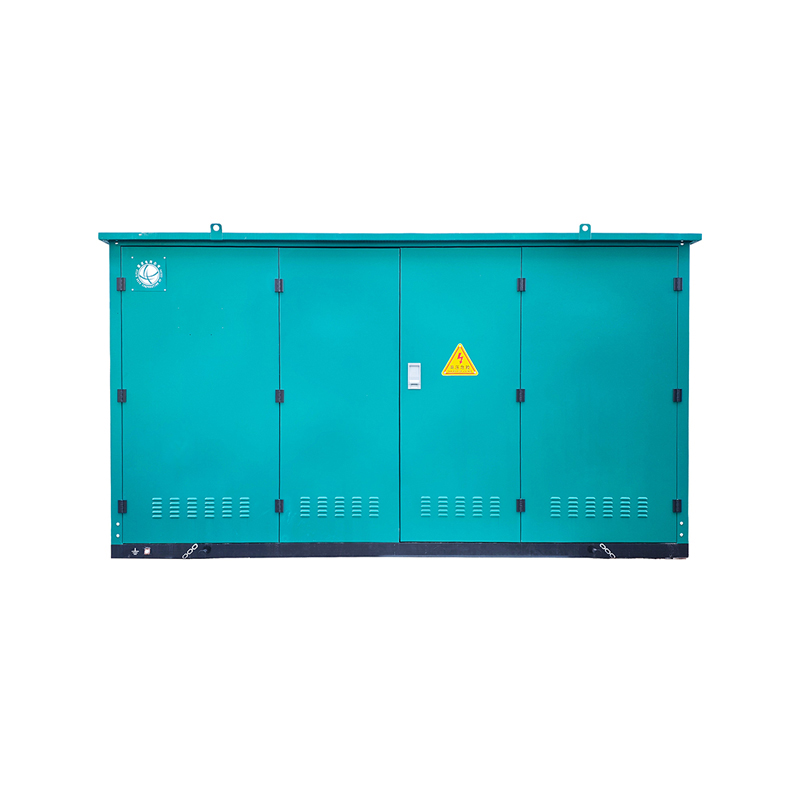

وحدة WMXGW-12 الخارجية المغلقة المُصنَّعة مسبقًا هي معدات ذكية متكاملة أطلقتها شركة WANMA للتكنولوجيا المحدودة، استجابةً لأحدث المعايير الصادرة عن شركة شبكة الكهرباء الوطنية الصينية، وهي "المعايير الفنية لمعدات التوزيع الأولية والثانوية المتكاملة" و"التصميم المعياري ونظام التخصيص لوحدات توزيع 12 كيلو فولت (الصناديق)". تدمج الوحدة تقنيات متقدمة مثل محولات الجهد والتيار، وأجهزة قياس درجة الحرارة مع التفريغ الجزئي، ووحدات قياس فقدان الطاقة، والترشيح العابر للسرعة العالية للأعطال. يتكون المنتج بشكل أساسي من غلاف خارجي، ووحدات دخل/خروج الحلقة، ووحدات التغذية، ووحدات معدات القضبان الناقلة، ووحدة DTU مركزية، وكابلات التوصيل. يمكنها جمع إشارات مثل التيار، والجهد، والتردد، وتيار التسلسل الصفري، والطاقة الفعالة، وقياس فقدان الخط، والتفريغ الجزئي، ودرجة حرارة الكابل. تمتلك الوحدة وظائف متقدمة مثل تحديد جهد الخط، وكشف وتجاوز حدود الجهد والحمل والإبلاغ عنهما، وكشف ومعالجة أعطال الدائرة القصيرة، مما يلبي متطلبات أتمتة شبكات التوزيع.

بيئة التشغيل:
درجة الحرارة المحيطة: الحد الأقصى لدرجة الحرارة 40℃، درجة الحرارة -25℃، فرق درجة الحرارة اليومي 25 كلفن
الارتفاع: ≤1000 متر
شدة الإشعاع الشمسي: 0.1 واط/سم²
مستوى التلوث: د
الرطوبة: متوسط الرطوبة النسبية اليومية ≤95%
مقاومة الزلازل (التسارع الأفقي): 2م/ث²
إذا كانت هناك بيئات تشغيل خاصة مختلفة عن ظروف التشغيل المذكورة أعلاه، مثل الارتفاع العالي أو درجات الحرارة المنخفضة أو التلوث الشديد، فيجب على المستخدم التفاوض مع الشركة المصنعة أثناء الطلب.

الميزات التقنية للمنتج:

1. تدمج الوحدة الرئيسية الحلقية المغلقة الجاهزة الخارجية معدات التبديل المعزولة بالغاز الصديقة للبيئة بجهد 12 كيلو فولت وغيرها من المعدات الأولية مع المكونات الثانوية مثل وحدة DTU المركزية ومحولات التيار والجهد ووحدات القياس، مما يكمل التجميع الشامل وتصحيح الأخطاء في المصنع. كما أنه يستخدم واجهات ميكانيكية وكهربائية واتصالات موحدة، مما يتجنب الأخطاء والمخاطر الخفية للأسلاك الثانوية في الموقع، ويختصر بشكل كبير دورة التثبيت في الموقع، ويحل مشاكل توافق الواجهة الناجمة عن التثبيت المنفصل للمعدات الأولية والثانوية التقليدية.

2. يتخلى الجانب الأساسي من مجموعة المفاتيح الكهربائية المعزولة بالغاز الصديقة للبيئة عن غاز SF6 ذو تأثير الاحتباس الحراري عالي الحرارة، ويختار بدلاً من ذلك الهواء الجاف أو النيتروجين عالي النقاء كوسيط عازل. يتم غلق حجرة الغاز من خلال اللحام بالليزر، كما يعمل تصميم الضغط الإيجابي الدقيق على تقليل فقدان الوسط.  عند دمجه مع غرفة إطفاء القوس الفراغي، فإنه يحقق التبديل الخالي من الزيت، مما يؤدي إلى وقت قوس قصير وتآكل اتصال منخفض، مما يلبي متطلبات التشغيل المتكررة لشبكات التوزيع.

3. يسمح الجانب الأساسي بالجمع الحر بين الوحدات الوظيفية المختلفة مثل قواطع الدائرة ومفاتيح الحمل ومحولات الجهد، وتلبية مخططات التوزيع المختلفة مثل تطبيقات الدخول/الخروج، والتغذية، وPT. يمكن لوحدة DTU المركزية للجانب الثانوي التحكم في 4-8 مجموعات من المفاتيح الكهربائية وتدعم التحكم المتشابك في أجهزة الفصل ومفاتيح التأريض. وتدعم المعدات التوسع الوظيفي المستقبلي، مثل إضافة وحدات التحليل التوافقي ومكونات مراقبة درجة الحرارة والرطوبة البيئية، مما يجعلها قابلة للتكيف بدرجة كبيرة مع احتياجات إمدادات الطاقة عالية الكثافة في المناطق الحضرية الأساسية وسيناريوهات التوزيع التقليدية في شبكات الطاقة الريفية.

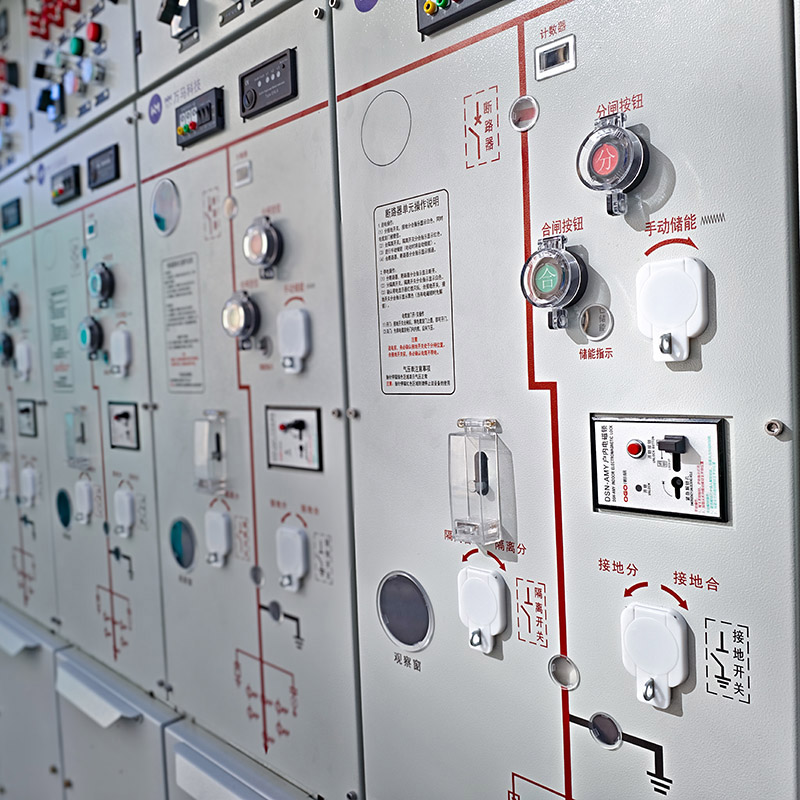

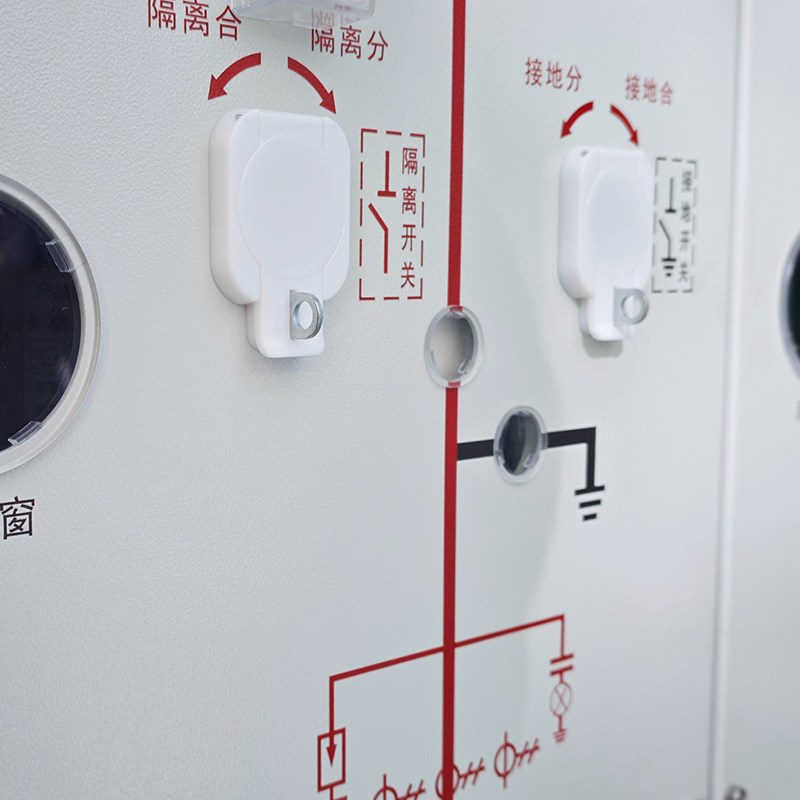

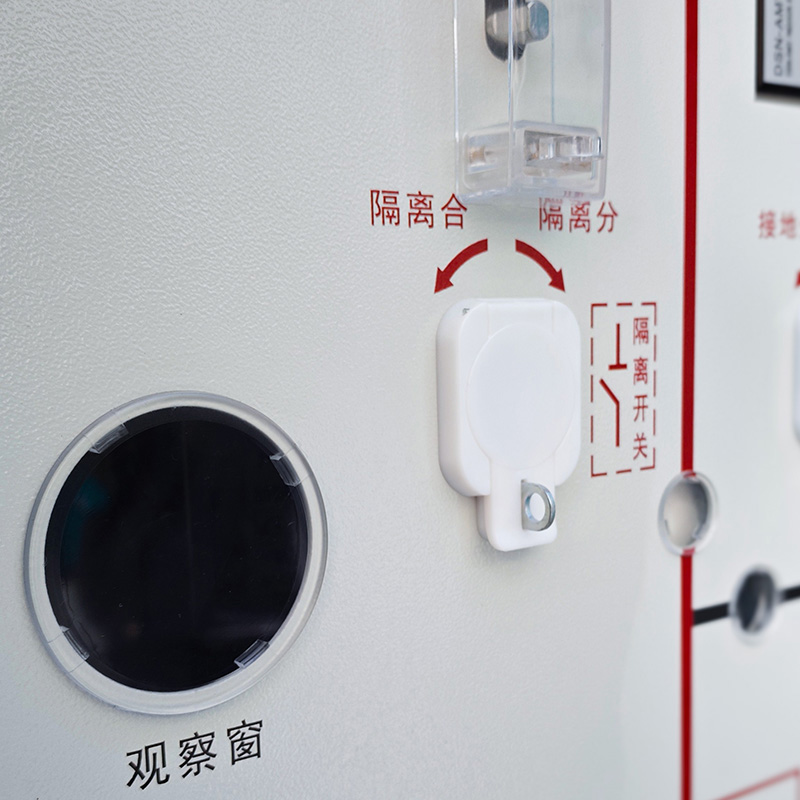

4. ويرث نظامًا ميكانيكيًا متشابكًا كاملاً بخمس وسائل منع، مما يحقق التشابك بين مفاتيح التأريض وأبواب الخزانة، وبين قواطع الدائرة وأجهزة الفصل، مما يمنع الحوادث الناجمة عن سوء التشغيل. كما تم تجهيز حجرة الغاز بغشاء مقاوم للانفجار، مما يسمح بإطلاق الضغط بسرعة في حالة الضغط غير الطبيعي، مما يمنع تمزق الخزانة. يعتمد الجانب الثانوي DTU تصميمًا صناعيًا بالكامل، مع مستوى توافق كهرومغناطيسي من الفئة الخامسة الخارجية.  يؤدي استخدام مصدر طاقة احتياطي للمكثف الفائق إلى استبدال البطاريات التقليدية، مما يتجنب مشاكل صيانة البطارية ويضمن التشغيل قصير المدى لوظائف التحكم الأساسية أثناء انقطاع التيار الكهربائي، مما يحسن استقرار النظام.

5. تدعم وحدة DTU المركزية الوصول إلى المحولات الكهرومغناطيسية أو الإلكترونية، مع دقة قياس تناظرية تصل إلى فئة 0.2-0.5. يمكنه جمع بيانات في الوقت الفعلي مثل الطاقة النشطة وتيار التسلسل الصفري، وتحقيق قياس ثنائي الاتجاه للطاقة النشطة الأمامية والعكسية والطاقة التفاعلية ذات الأربعة أرباع، واستكمال إحصائيات فقدان الخط بدقة. وتستخدم بعض المنتجات أيضًا أخذ العينات عالية التردد بمعدل 128 نقطة لكل دورة لتسجيل بيانات شكل الموجة بالكامل قبل وبعد الأعطال، مما يدعم 64 دورة تسجيل شكل موجة الأعطال.
