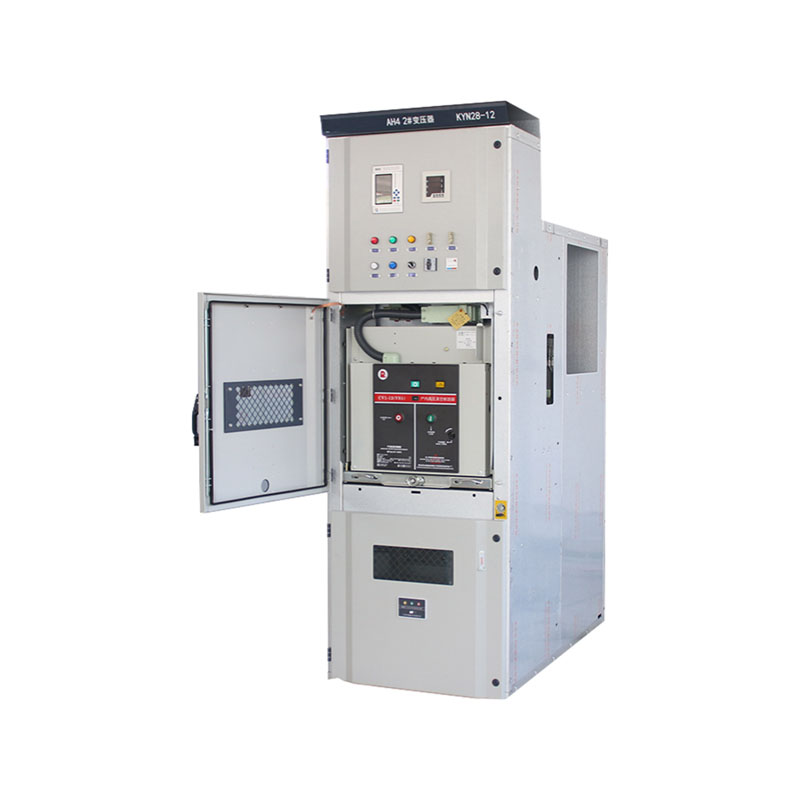

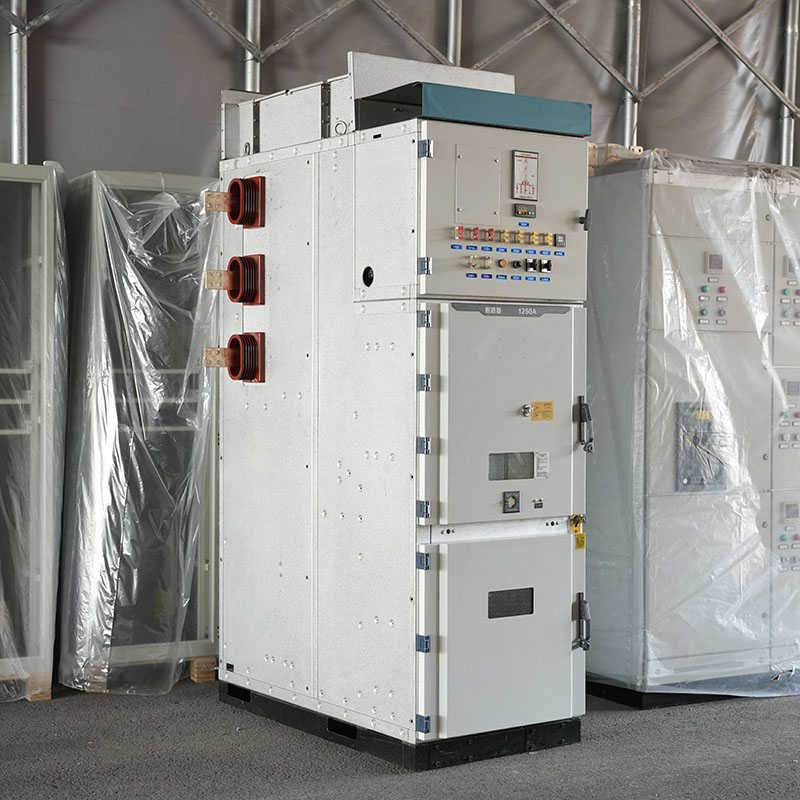

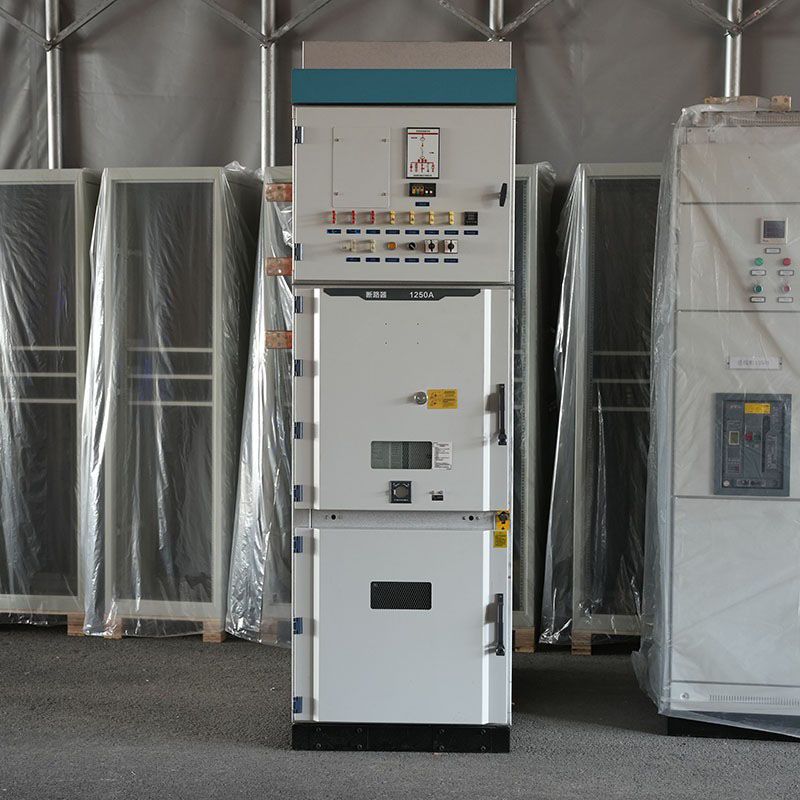

مجموعة مفاتيح كهربائية داخلية قابلة للسحب ومغطاة بالمعدن

نظرة عامة على المنتج
تعد مجموعة المفاتيح الكهربائية القابلة للسحب المغطاة بالمعدن والتي تعمل بالتيار المتردد الداخلي مكونًا أساسيًا في أنظمة توزيع الطاقة ذات الجهد المتوسط.  ويتميز بالعديد من الميزات مثل السلامة والموثوقية والصيانة المريحة، مما يتيح الاستقبال الآمن والتوزيع الدقيق والتحكم المرن والحماية الموثوقة للطاقة الكهربائية ذات الجهد العالي. يتم استخدامه على نطاق واسع في أنظمة توزيع الطاقة ذات الجهد المتوسط في محطات الطاقة، ومحطات الطاقة الفرعية، ومؤسسات التصنيع، والمباني المدنية، والمرافق البلدية، والفنادق، ومنصات حفر النفط البحرية، ومحطات الطاقة النووية.

بيئة التشغيل:
(1) درجة حرارة الهواء المحيط: لا تزيد عن 40℃، لا تقل عن -25℃، فرق درجة الحرارة اليومية 25 كلفن
(2) الاستخدام الداخلي، الارتفاع ≤ 1000 متر
(3) متوسط الرطوبة النسبية اليومية ≤ 95%، متوسط الرطوبة النسبية الشهرية ≤ 90%
(4) التسارع الأفقي للأرض ≤ 2 م/ث²
بالنسبة لبيئات التشغيل الخاصة المختلفة عن الظروف المذكورة أعلاه، مثل الارتفاع العالي أو درجات الحرارة المنخفضة أو التلوث الشديد، يحتاج المستخدم إلى استشارة الشركة المصنعة أثناء الطلب.

الميزات التقنية:

1. يتكون الإطار الرئيسي في الغالب من ألواح فولاذية رقيقة مطلية بالألمنيوم والزنك، تتم معالجتها بواسطة أدوات آلية CNC وتشكيلها باستخدام عمليات ثني متعددة، ثم يتم تجميعها باستخدام المسامير أو البراغي عالية القوة. تستخدم الألواح الجانبية عملية ثني مزدوجة داخلية، مما يؤدي إلى الحصول على سطح أملس بدون فجوات وصل.  لا توجد براغي بارزة أو فتحات خلوص على جانبي الخزانة، مما يعزز القوة الميكانيكية ومقاومة التآكل للخزانة، ويسمح بالإزالة دون عائق والاستبدال السريع لوحدة واحدة بعد حدوث عطل، مما يقلل من وقت استعادة الطاقة.

2. تنقسم الخزانة إلى أربع حجرات مستقلة: حجرة عربة قاطع الدائرة، وحجرة قضيب التوصيل، وحجرة الكابل، وحجرة جهاز الترحيل. تتمتع حجرة الكابلات بمساحة واسعة، مما يسمح بتوصيل كابلات متعددة أحادية النواة بالتوازي لكل مرحلة، مما يستوعب متطلبات توصيل الكابلات المتعددة؛ تم تجهيز حجرة الأجهزة بشعاع مكون يمكنه الدوران 180 درجة، مما يلغي الحاجة إلى التفكيك أثناء الأسلاك والصيانة، مما يحسن الراحة التشغيلية بشكل كبير. تحتوي كل حجرة أيضًا على قناة مستقلة لتخفيف الضغط، مما يسمح بتفريغ الغاز عالي الضغط الناتج عن أعطال القوس بشكل اتجاهي، مما يمنع انفجار الخزانة.

3. يتجنب نظام التشابك الكامل "الخمسة وسائل وقائية" بشكل شامل خطر سوء التشغيل. على سبيل المثال، بعد إغلاق قاطع الدائرة، لا يمكن تحريك العربة، مما يمنع دفع العربة أو سحبها تحت الحمل؛ لا يمكن إغلاق مفتاح التأريض إلا عندما تكون العربة في وضع الاختبار أو الفصل، مما يتجنب إغلاق مفتاح التأريض أثناء تنشيطه؛ عندما يكون مفتاح التأريض مفتوحًا، لا يمكن فتح الباب السفلي الخلفي والباب الخلفي للخزانة، منع الدخول العرضي إلى المقصورات النشطة. يمكن أيضًا تجهيز بعض النماذج بأقفال كهرومغناطيسية لتعزيز موثوقية التشابك بشكل أكبر.

4. تصميمات متعددة لتفاصيل الحماية: تعتمد المصاريع على قضبان توجيه من سبائك الألومنيوم ذات أخدود منزلق أو آليات مصراع حاصلة على براءة اختراع. يتم فتح وإغلاق المصاريع تلقائيًا بالتزامن مع حركة العربة. بعد سحب العربة، تغلق المصاريع لتغطية صندوق الاتصال الثابت، مما يمنع الأفراد من لمس الأجزاء الحية؛ يصل مستوى حماية غلاف الخزانة إلى IP4X، ومستوى الحماية بين المقصورات هو IP2X، مما يمكن أن يمنع بشكل فعال دخول الغبار والأجسام الغريبة؛ يمكن أيضًا تركيب سخانات في حجرة قاطع الدائرة وحجرة الكابل لمنع تكثيف وتآكل المعدات في البيئات ذات الرطوبة العالية.

5. تعتمد العربة تصميمًا معياريًا ويمكن تقسيمها إلى أنواع مختلفة وفقًا لغرضها، مثل عربات قاطع الدائرة، وعربات القياس، وعربات العزل. العربات التي لها نفس المواصفات قابلة للتبديل بحرية. يتم دفع العربة أو سحبها عن طريق تدوير صامولة وقضيب لولبي، ويمكن نقلها بسهولة خارج الخزانة للصيانة باستخدام عربة نقل مخصصة. تحتوي العربة على ثلاثة مواضع تحديد المواقع داخل الخزانة: العمل والاختبار والفصل، مما يضمن التشغيل الدقيق والذي يمكن التحكم فيه.

6. يحتفظ التصميم بواجهات كافية للترقيات الذكية. يمكن لحجرة الأجهزة تركيب محطات قياس وتحكم ذكية ومسجلات أخطاء ومعدات ثانوية أخرى. يتم تعليق قضيب التأريض الثانوي الذي يمر عبر حجرة الأجهزة من الأعلى، مما يوفر مساحة للمحطات والأسلاك الثانوية؛ تدعم بعض الطرازات الاتصال بنظام أتمتة توزيع الطاقة لتحقيق وظائف القياس عن بعد والإشارات عن بعد. وفي الوقت نفسه، يتم ربط القابس الثانوي بموضع العربة. عندما يكون القابس الثانوي في وضع العمل، يكون مقفلاً ولا يمكن إزالته، مما يضمن موثوقية ارتباط المكونات الذكية بالدائرة الرئيسية، وتلبية متطلبات التشغيل والصيانة لغرف توزيع الطاقة غير المراقبة في شبكة الدولة.

معايير التنفيذ:

GB/T 3906 - 2020 3.6 كيلو فولت～40.5 كيلو فولت تيار متردد معدات التبديل والتحكم المغلقة بالمعدن

GB/T 11022 - 2020 المتطلبات الفنية المشتركة لمفاتيح التيار المتردد عالية الجهد ومعدات التحكم

GB/T 7354 - تقنيات اختبار الجهد العالي لعام 2018 - قياس التفريغ الجزئي

DL/T 404 - 2018 3.6 كيلو فولت ～ 40.5 كيلو فولت تيار متردد، مفاتيح كهربائية ومعدات تحكم مغلقة بالمعدن

DL/T 593 - المتطلبات الفنية المشتركة لعام 2016 لمعدات التبديل والتحكم ذات الجهد العالي

DL/T 402 - قواطع دوائر التيار المتردد عالية الجهد 2016

GB/T 3804 - 2017 مفاتيح تحميل التيار المتردد عالية الجهد 3.6 كيلو فولت ～ 40.5 كيلو فولت

GB/T 191 - 2008 التعبئة والتغليف والتخزين العلامات التصويرية

الجهد المقدر IEC 298 أعلى من 1 كيلو فولت 50 كيلو فولت ومعدات التبديل والتحكم التالية المغلقة بالمعادن ذات التيار المتردد
