مقدمة

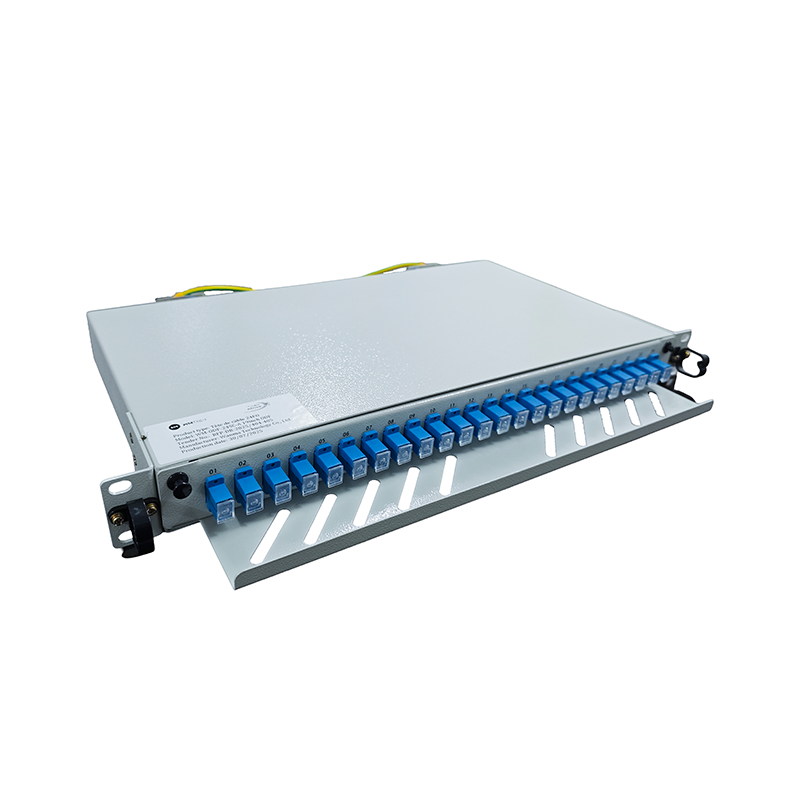

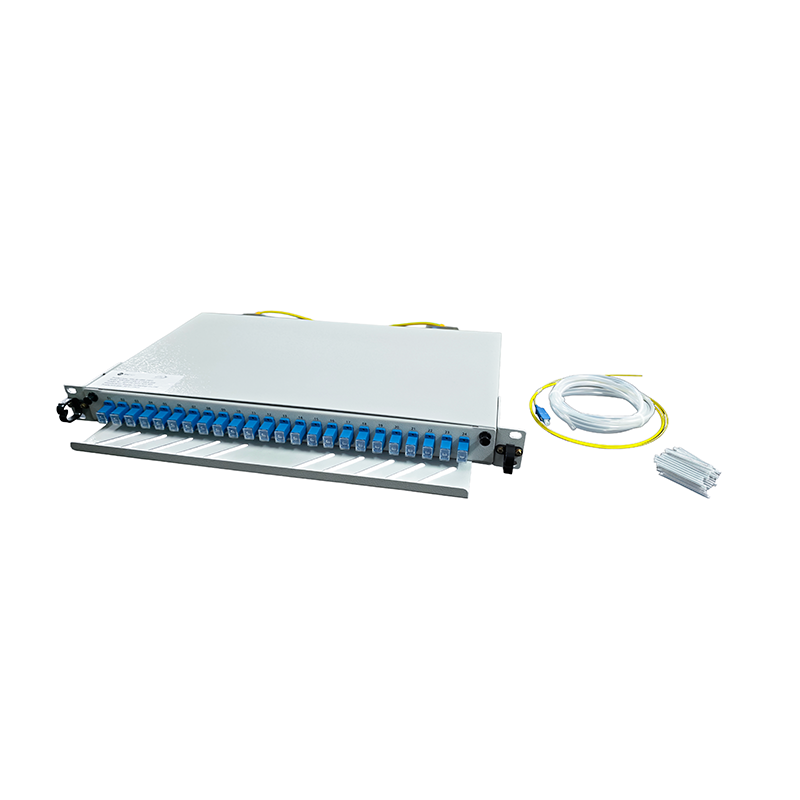

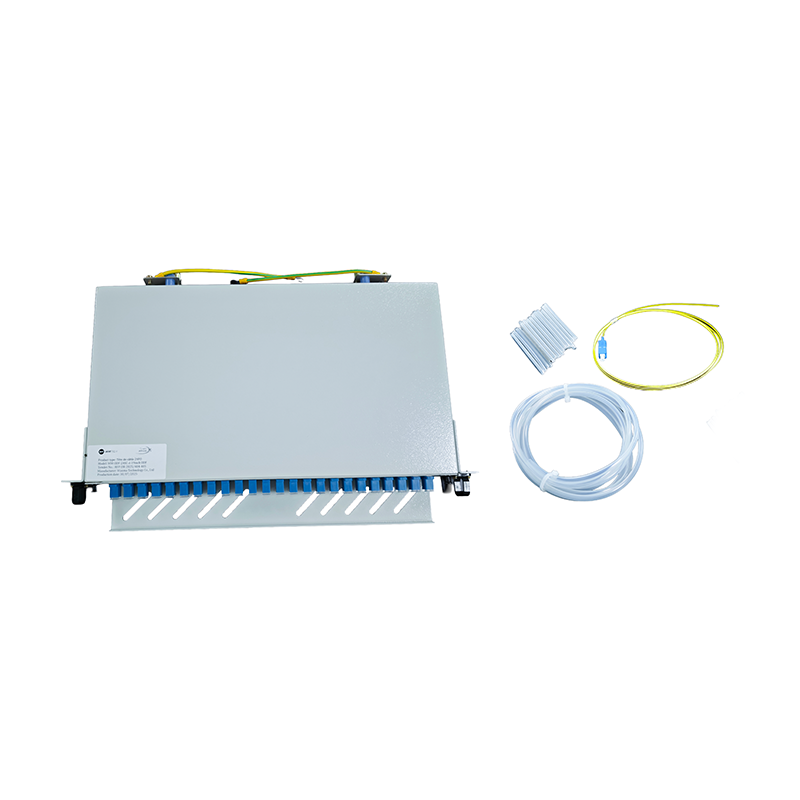

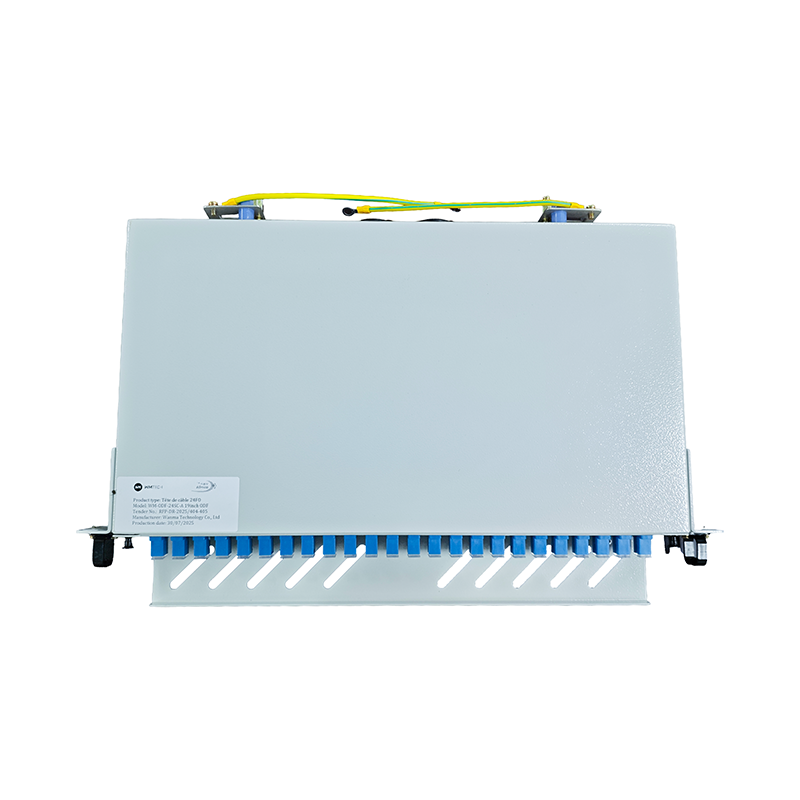

معيار WM-ODF-24SC ODF عبارة عن وحدة إدارة ألياف عالية الكثافة وعالية السعة تدمج ربط وتوزيع الألياف الضوئية. تتمتع وحدة ODF بسعة 24 نواة وارتفاع 1U. يمكن تركيبه في رف أو خزانة قياسية مقاس 19 بوصة بحرية وفقًا لاحتياجات المستخدم. تحتوي وحدة ODF على وظيفة تثبيت الكابلات، ووظيفة حماية الألياف، ووظيفة ربط الألياف، ووظيفة ضبط الأسلاك، وحماية قلب الألياف والضفيرة. الجهاز مرن في التكوين، وسهل التركيب والاستخدام، وسهل الصيانة، وسهل الإدارة.
ميزة

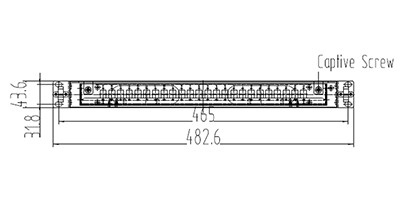

1. حجم بناء الوحدة القياسي 19 بوصة، مجاني ليتناسب مع خزانة إطار التوزيع.
2. لوحة المحول وODF مصنوعة من مادة معدنية، والسطح مرشوش وجميل ومتين؛ صينية الوصل ودليل الكابل مصنوعان من مادة PP، وهي خفيفة ومرنة ومتينة.

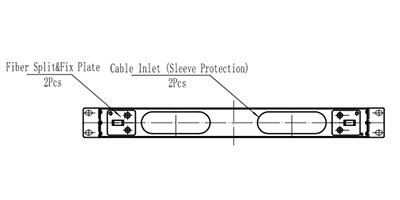

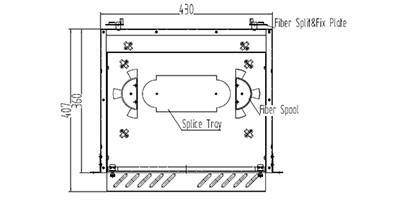

3. يوجد في الجزء الخلفي من وحدة ODF فتحة مدخل الكابل وجهاز تقسيم وتثبيت الكابل البصري؛ يتم إدخال الكابل البصري من الجانب الخلفي وفتحه وتقشيره وتثبيته، وربطه بالضفيرة الموجودة في صينية الوصل، ويتم إنهاؤه بواسطة الأجهزة أو المستخدم النهائي في حالة تطبيقه.

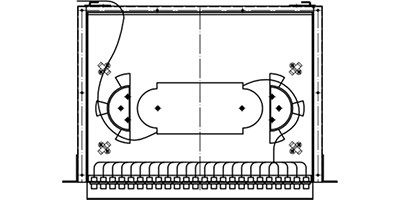

4. تعتمد وحدة ODF على هيكل درج، والذي يمكن استخراجه عند الوصل، وإعادة ضبطه بعد اكتمال العملية. وفي الوقت نفسه، يحتوي جهاز السحب على جهاز تحديد لمنع الاستخراج المفرط وإتلاف الألياف الضوئية.
5. محول SC متاح.
6. ينطبق على الشريط والحزمة والكابل أحادي النواة.
حالة العمل
درجة حرارة العمل:-25℃~ 40℃
درجة حرارة البيئة:-40℃~ 60℃
درجة حرارة التخزين:-25℃~ 55℃
الرطوبة النسبية: ≤85%( 30℃)
ضغط الهواء: 70 كيلو باسكال ~ 106 كيلو باسكال。
المعلمة الفنية
1. الطول الموجي القياسي للعمل: 850 نانومتر، 1310 نانومتر، 1550 نانومتر
2. خسارة الإدراج:≤0.3 ديسيبل
3. خسارة الإرجاع: PC≥40 ديسيبل، UPC≥50 ديسيبل، APC≥60 ديسيبل
4. القوة الكهربائية: ≥3 كيلو فولت (تيار مستمر)/1 دقيقة، لا انهيار، لا قوس كهربائي.
5. مقاومة العزل: ≥1000 ميجا أوم/500 فولت (تيار مستمر)
6. عمر الإدراج: 500 مرة.
