  • إطار التوزيع البصري لطبقة الوصول إلى حلول الألياف
  • إطار التوزيع البصري لطبقة الوصول إلى حلول الألياف
Wanma Technology Co., Ltd.

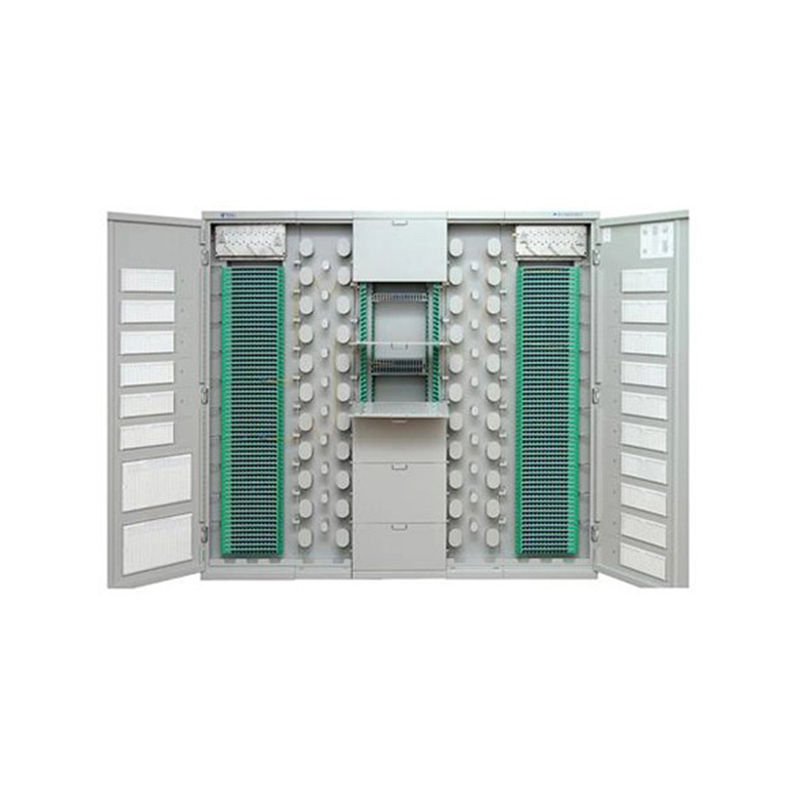

إطار التوزيع البصري لطبقة الوصول إلى حلول الألياف

طلب

يستخدم في غرف معدات طبقة الوصول إلى شبكة FTTH حيث يلزم تنفيذ عمليات التقسيم والربط والتوزيع وغيرها من العمليات داخل إطار.

يستخدم في شبكات FTTH حيث يلزم إجراء التقسيم البصري في موقع ثابت.

الميزات

يعتمد الإطار على هيكل أحادي الجانب وهو متوفر في تكوينات النوع A والنوع B.
يتكون الإطار من إطار أساسي وإطار لف الألياف وإطار ممتد، ويدمج منطقة تثبيت الكابل البصري ومنطقة الإنهاء ومنطقة التصحيح ومنطقة التقسيم.
يعتمد جانب الخط الخارجي على صينية مدمجة مخصصة مقاس 12F، مما يوفر تنوعًا جيدًا.
يتم توجيه أسلاك التصحيح باستخدام هيكل معلق على شكل “M”.

اتصل بنا
السابق：محلول الألياف - إطار التوزيع الرئيسي البصري ---GPX129-OMDF التالي：محلول الألياف - إطار التوزيع البصري ---GPX129BKC
  • تفاصيل المنتج
  • الأسئلة الشائعة

دليل الطلب:
النوع أ

اسم المنتج

الأبعاد (الارتفاع × العرض × العمق) مم

السعة（1:32）

ملاحظات

الإطار الأساسي
(تقسيم المنطقة 1)

2200*500*300

6 فتحات/وحدة، 12
الوحدات/الإطار
（1152 نواة）

1 نوع الدرج
الفاصل
;
2 أنواع رئيسية من
الفاصل（1:32
أو 1:64）

2000*500*300

6 فتحات/وحدة، 11
الوحدات/الإطار
（1056 نواة）

1800*500*300

6 فتحات/وحدة، 10
الوحدات/الإطار
（960 نواة）

1600*500*300

6 فتحات/وحدة، 8
الوحدات/الإطار
（768 نواة）

إطار ممتد
(منطقة النهاية
1)

2200*500*300

72 نواة/وحدة، 792
النوى (11 وحدة)/
إطار

1. صينية التقسيم
مصنوعة من الألومنيوم
غلاف به كابل
المنافذ على الجانبين الأيمن والأيسر
;
2. وصلة 12F و
توزيع
صينية متكاملة

2000*500*300

72 نواة/وحدة، 792
النوى (10 وحدات)/
إطار

1800*500*300

72 نواة/وحدة، 792
النوى (9 وحدات)/
إطار

1600*500*300

72 نواة/وحدة، 792
النوى (7 وحدات)/
إطار

هيكل تخزين وإدارة الألياف (منطقة أسلاك التوصيل 1)

1600/1800/2000/2200*300*300

تخزين الألياف


النوع ب

اسم المنتج

الأبعاد (الارتفاع × العرض × العمق) مم

السعة（1:32）

ملاحظات

الإطار الأساسي
(تقسيم المنطقة 1)

1 صينية تقسيم
مصنوعة من الألومنيوم
غلاف به كابل
المنافذ على كليهما
الجانب الأيمن والأيسر
;
2 أنواع رئيسية من
الفاصل（1:32
أو 1:64）

2200*500*300

6 فتحات/وحدة، 12
الوحدات/الإطار
（1152 نواة）

2000*500*300

6 فتحات/وحدة، 11
الوحدات/الإطار
（1056 نواة）

1800*500*300

6 فتحات/وحدة، 10
الوحدات/الإطار
（960 نواة）

1600*500*300

6 فتحات/وحدة، 8
الوحدات/الإطار
（768 نواة）

اليسار ممتد
إطار
(منطقة النهاية
1)
اليمين ممتد
إطار 2
(منطقة النهاية
2 ومنطقة التقسيم
2)

2200*500*300

72 نواة/وحدة، 792
النوى (11 وحدة)/
إطار

وصلة 12F و
توزيع
صينية متكاملة

2000*500*300

72 نواة/وحدة، 792
النوى (10 وحدات)/
إطار

1800*500*300

72 نواة/وحدة، 792
النوى (9 وحدات)/
إطار

1600*500*300

72 نواة/وحدة، 792
النوى (7 وحدات)/
إطار

اليسار واليمين
تخزين الألياف و
إدارة
إطار (Patch Cord
المنطقة 1، 2)

1600/1800/2000/2200*300*300

تخزين الألياف
